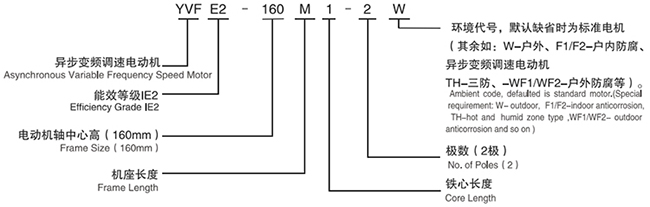

在這里以YVFE2-132S2-2為例：YVFE2—電機型號，YVF表示變頻調速，E2表示IE2高效率；132—中心高；S—機座長度代號；2—鐵芯長度代號；2—電機極數。

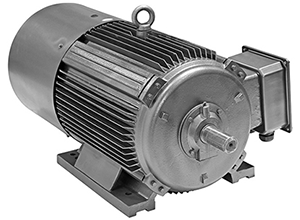

YVFE2變頻調速電機


    西安西瑪YVFE2系列高效變頻調速三相異步電動機是為適應市場需要，在引進國外先進技術及總結本廠多年生產YJTG系列變頻調速三相異步電動機經驗的基礎上而開發研制的新一代變頻調速三相異步電動機。

---

    在電磁設計方面，對定、轉子槽形及繞組形式、接法等進行了調整，使其能適應變頻器電源供電的狀況，并且，既能保證電機在高頻時的過載能力，又能在低頻 時保持恒轉矩輸出。在結構設計方面，安裝尺寸與Y系列電機相同，除長度尺寸小外，其它外形尺寸亦與Y系列電機相同，互換性強，便于用戶配套使用。該系列電 機采用獨立的軸流通風機強迫通風，保證電機在整個頻率范圍內均具有較好的冷卻效果，溫升不超過規定值。

    YVFE2系列高效變頻調速三相異步電動機與變頻裝置構成的調速系統，與其它調速方式相比，節能效果顯著，調速性能好，調速范圍廣，具有噪音低、振動小，可與 國內外各種變頻器配套的特點，可廣泛應用于輕工、紡織、化工、冶金、機床等行業的恒轉矩、恒功率調速的場合及風機、水泵等的節能調速，有助于實現調速系統 的自動化控制。

    本系列電機的4極電機符合《小型變頻變壓調速三相異步電動機及電源技術條件》JB/T7118-93的規定，其它極數的電機符合IEC34-1的規定，也符合GB/T755的規定。

電機結構

1、外殼防護等級為IP55，也可按用戶要求制成IP55。

2、冷卻方式為全封閉帶軸流通風機冷卻（IC416）。

3、根據用戶要求可帶各種高分辨率的傳感器（光電編嗎器、旋轉變壓器及測速發電機）。

4、根據用戶要求可帶電磁制動器械（通電、失電制動均可）、齒輪減速機等附件。

5、從軸伸端視之，電機接線盒位于機座右側，也可按用戶要求位于機座左側或頂部。

電機主要技術性能及技術參數

1、電機為連續工作制。

2、額定電壓為380V，額定頻率為50HZ。也可根據用戶要求確定額定點的電壓和頻率。

3、絕緣等級為F級。

4、H80-255中心高，5-50HZ為恒轉矩調速，H250-355中心高，3-50HZ為恒轉矩調速，50-100HZ為恒功率調速。也可根據用戶要求確定高頻范圍。

5、過載能力強。

6、低速性能好。

7、280及以下機座號為Y接法，315 355為△接法。

變頻電機使用條件

1、海拔不超過1000m。

2、環境空氣溫度隨季節而變化，但不超過40℃，最低不超過-15℃。

3、最濕月平均相對濕度為90%，同時該月月平均最低溫度不高于25℃。

西安西瑪變頻電機訂購須知

1、訂貨時請注明電動機型號、功率、調速、電壓、頻率、噪聲及安裝型式等。若未注明噪聲等級，均按2級供貨。

2、如有特殊要求，請?jiān)诤贤凶⒚鳎⑹孪扰c制造廠聯系。

以上關于YVFE2系列高效變頻調速三相異步電動機的資料由西安西瑪電機技術部提供，網絡部整理發布，歡迎廣大新老客戶垂詢選購！
