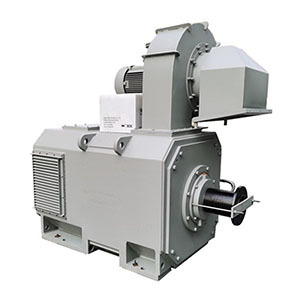

ZD油田直流電機是為石油電傳動鉆機配套的大功率直流電動機，本系列電機吸收了國內外石油鉆機電機的新技術、新工藝，集中了良好的科技成果，應用的計算機設計軟件設計而成，使電機性能穩定、可靠。本系列電機作為石油電傳動鉆機的主電機，同時可作為直流電傳動鉆機的泥漿泵、轉盤電機或絞車電機。部分外形安裝尺寸和國外直流鉆機電機相同，可代替進口電機



型號含義以ＺＤXXX-X-XXXX/XXXTR為例



ＺD－表示直流電機



XXX－表示中心高



Ｘ－表示鐵心長，由1.2.3.....表示。無此項時則不分鐵心長



XXXX－表示電機功率（KW）



ＸXX－表示電壓（V）



T-表示風機在*部，R-表示風機在右側，L-表示風機在左側



R-表示接線盒在右側，L-表示接線盒在左側



用途/應用領域



電廠油泵*直流電機 ZDH-30-V1 30KW  西瑪電機廠ZDH系列電機為一般工業用小型直流電機，其電動機適用于恒功率調速范圍不大于2:1，過載能力不大于1.5倍額定轉矩的電力拖動?？墒褂糜诮饘偾邢鳈C(jī)床、造紙、染織、印刷、水泥等工業。發電機可作動力電源，照明或其他恒壓供電。



運行環境



1.海拔不過1200mm



2.環境溫度：-40℃-+50℃



3.空氣相對濕度:濕月月平均大濕度≤90（該月月平均低溫度為25℃）



4.可承受鉆機正常運行時產生的沖擊和振動



當電機需要在過上述運行條件時，可以與制造商協調



結構模式



1.電機的冷卻方式為IC411



2.電機的外殼防護等級為IP44/IP54



3.電機的基本安裝形式為IMV1，也可產生IMB3/IMB35



主要特點



1.電機整體按正壓通風型結構設計



2.整體防護等級IP43：冷卻方式：IC06（自帶鼓風機的外通風）



3.安裝防爆加熱器(AC220V /200W/50HZ )



4.工作制：S1



5.勵磁方式有串勵和他勵兩種，他勵電壓為220V或310V，也可根據要求定制



6.定子采用成型硬繞組，繞組內埋置有PT100，可直接測溫



7.高轉矩、大電流、、高可靠性，恒功率調速范圍寬，通用性好



8.ZD560-3-1000/750TR電機可不帶變速箱工作，節約成本



9.可滿足戶外使用要求
